除銹噴砂機技 術 參 數

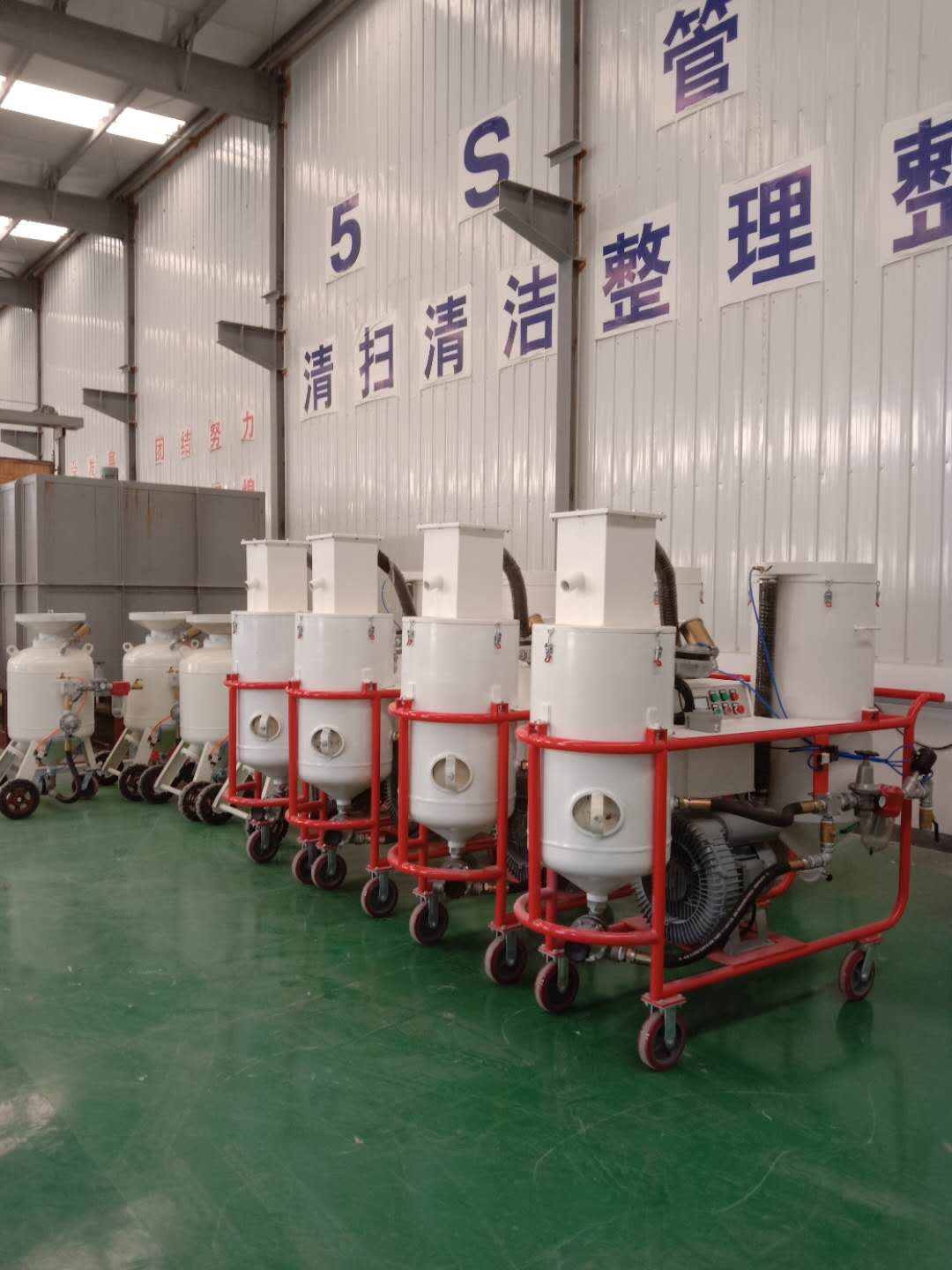

HXP-F系列環保噴砂機

工作方式：單槍高壓噴砂，磨料可循環使用

輸入電源：AC380V 50Hz

輸入風源：0.4-0.7kPa

工作壓力：4-7 ㎏/cm2

耗 氣 量：3-6m3/min

砂缸直徑：Φ600mm注：砂缸直徑600-900mm可選

噴嘴喉徑：Φ6-8mm

砂缸容積：0.3m3（砂缸600mm容積）

砂缸結構：單層加壓倉

裝 砂 量：約350-700 ㎏

電機功率：7.5kw

工作效率：12-25 ㎡/h（注：根據處理等級要求、工況、砂料不同會有差異）

粉塵回收：100%

清理等級：Sa2.5-3 級

工作半徑：20m

適用磨料：鋼砂G40，棕剛玉（棕剛玉磨料粒度為16-24 目）使用鋼砂時要適當縮短工作半徑。

粉塵回收：100%

磨料粒徑：≤1.5mm

外形尺寸：L1900mm×W700mm×H2000mm （以實際制作為準）

重 量：約480kg

產品優點：無需建噴砂車間，移動靈活噴砂中無粉塵污染。

除銹噴砂機產品用途及特性

HXP-F系列分體式回收循環噴砂機為我公司設計的新型回收環保型噴砂機，廣泛應用于不銹鋼、機械、船舶、橋梁、鐵路、石油管道、鍋爐和港口建設等行業的鋼結構表面除銹、表面強化；也可用于不銹鋼表面的霧面、亞光、美化免酸洗鈍化和玻璃、石材等的表面雕刻、噴花裝飾性處理。如果配上內壁噴砂器，就可以對管道內壁進行噴砂處理。單獨使用也可用作工業吸塵器。該設備作業現場可達到“GB103328-10333-89 車間空氣中粉塵衛生標準”。要求且表面處理除銹可達國家“涂裝前鋼材表面銹蝕等級及除銹等級GB8923-88”標準，表面強化可達JB/T10174-2000中的規定標準。是國內表面處理行業更新?lián)Q代的理想型環保設備。

分體式回收循環噴砂機分為噴砂部份和回收部份，與傳統型回收循環噴砂機相比，它的大特點是可以一機多用。當環保要求嚴格時，它可以做為回收循環式噴砂機使用；而沒有環保要求，并且工人有防護措施時，則可將噴砂部份單獨用作開放式噴砂機，以提高工作效率，噴砂完后，再用磨料回收部份－－砂塵分離器清掃工作現場，回收散落的磨料，也可以在工地某處開放式噴砂，而同時在另一處使用砂塵分離器吸砂。所以如果用戶購買一臺分體式回收循環噴砂機，他就同時擁有了回收循環噴砂機、開放式噴砂機和砂塵分離器三種設備。

由于這種機型有獨立的噴砂部份，因此它的磨料容量大大提高，并且有不同罐徑可選。它還有獨特的磨料、粉塵分離裝置。并且可以調節磨料和粉塵的分離等級。當選用不同直徑或密度的磨料時，所產生的粉塵顆粒的大小和密度也是不一樣的。通過調節分離器，可以準確地將磨料和粉塵分離開來，不會將磨料當作粉塵帶走，也不會將粉塵當作磨料留下來。

除銹噴砂機設計依據

a)．本設備氣體排放滿足GB16297-96《大氣污染物綜合排放標準》的2級標準廠房內噪聲滿足TJ36-79《工業企業設計衛生標準》。廠際噪聲滿足GB12348-90《工業企業廠界噪聲標準》。

b)．GB103328-10333-89《車間空氣粉塵衛生標準》

除銹噴砂機工程范圍

HXP系列環保噴砂機，是我公司專門針對鋼結構、噴涂廠、電鍍廠、鑄造廠、機械廠去除有毒害漆皮、油污、劃痕、銹污、型砂、黑皮、氧化皮污物等專業研制的環保噴砂設備。采用HXP系列噴砂機處理，確保作業現場無塵無污、安全無毒害，該設備處理合金件、鋼構件工藝先進，噴砂綜合效率高。既能徹底處理鋼構表面物質，同時還可得到對表面要求的粗糙度。為噴漆后處理打下良好的基礎。HXP系列噴砂機除銹、除漆、除氧化皮專用噴砂機具有環保達標、性能高、用途廣、移動便捷、安全高效等特點，現已在鋼結構、鑄造廠、機械廠、機車廠、噴涂廠贏得美譽。

除銹噴砂機系統組成部分

a噴砂系統 b、砂塵分離系統 c、過濾系統 d、集塵系統

e、回收系統 f、組合噴槍 g、電控部分

除銹噴砂機性能特點

■ 高效環保設計 毒害漆皮、氧化皮、砂塵、銹污自動回收分離，磨料循環使用。

■ 無塵無污作業 實際檢測對含毒害油漆粉塵回收率為100%。

■ 完美結構設計 能量損耗在工作中減到小，大幅降低運行成本。

■ 反吹保護裝置 反吹系統可自動清除濾芯灰塵，保護濾芯壽命。

■ 表面處理等級 可達Sa2.5-3級。

■ 增大作業半徑 工作半徑可達10-40米。

■ 安全便捷控制 手把開關實現遠程控制（氣控）。

■ 車式防雨設計 便于在噴砂現場移動作業。

■ 配置輕型耐磨流砂管路，工人省力，作業持久，噴砂更顯專業。

主要供應范圍

a 噴砂主機一臺 b．回收管10米 c．噴砂管10米

d．設備明細表 e．說明書一份

質量保證

1).設備質保2年。

2).質保期內由于設備本身質量問題造成損壞，乙方免費維修。

3).質保期內由于甲方原因造成損壞，乙方有義務及時維護。
