超聲波液位計是由微處理器控制的數字液位儀表。

     在測量中超聲波脈沖由傳感器（換能器）發出，聲波經液體表面反射后被同一傳感器接收或超聲波接收器，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。

超聲波液位計由三部分組成：超聲波換能器、處理單元、輸出單元。

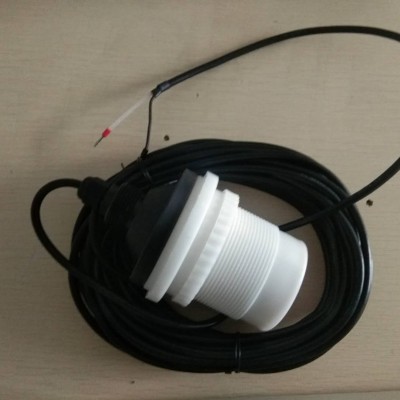

非接觸式防腐防雷分體式超聲波液位計產品簡介

  本儀器包含多項自研的技術，擁有信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。

    本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。

超聲波液位計具有如下特點：

 穩定可靠

    我們在電路設計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。

 技術

的聲波智能技術軟件可進行智能化回波分析，無需任

何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。

   精度高

   我公司擁有的聲波智能技術，使超聲波液位計的精度大大提高，液位精度達到±0.3％，能夠抗各種干擾波。

 故障率低、易安裝、易維護

    本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。

多種防護

    儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。

現場條件

在下面的任何一種情況，要注意：

有泡沫的液體/固體

周圍有強電壓，強電流，強電磁干擾，盡量避免高電壓，高電流及強電磁干擾

大風和太陽直曬

強震動

     超聲波液位計是由微處理器控制的數字物位儀表。在測量中脈沖超聲波由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，轉換成電信號。并由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。

非接觸式防腐防雷分體式超聲波液位計安裝原理

       超聲波液位計工作時，高頻脈沖聲波由換能器（探頭）發出，遇被測物體（水面）表面被反射，折回的反射回波被同一換能器（探頭）接收，轉換成電信號。脈沖發送和接收之間的時間（聲波的運動時間）與換能器到物體表面的距離成正比，聲波傳輸的距離S與聲速C和傳輸時間T之間的關系可以用公式表示：S=　CⅩT/2

 儀表安裝方式

支架安裝：在被測液體上方水平固定L型支架，用螺絲將液位儀固定在支架上。

法蘭安裝：安裝時，先將法蘭固定在鐵板或盲板上，然后將儀表固定在法蘭上。

儀表安裝原則

1）換能器發射面到最低液位的距離，應小于選購儀表的量程。

2）換能器發射面到高液位的距離，應大于選購儀表的盲區。

3）換能器的發射面應該與液體表面保持平行。

4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。

5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。

6）若換能器發射面到高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。

安裝注意事項

1）儀表外殼要與大地可靠相連。

2）電線、電纜保護管，要注意防止積水過多。

3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，要在儀表的進出線端另外安裝專用的防雷裝置。

4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時應該在液位儀周圍加設防高、低溫裝置

應用領域

水及污水處理 ：泵房、集水井、生化反應池、沉淀池/電力、礦山：灰漿池、煤漿池、水處理等

應用

測量流量、液位、低表壓、真空和比重

LCD/LED大顯示屏

智能信號處理技術

配有高低位雙繼電器（僅四線制）

的換能器結構（小量程物位計法蘭安裝時，對法蘭接管長度無要求）

簡單的按鍵設定參數（無需等待容器排空或加滿，無需附加的遙控器）

靈活的安裝方式（螺紋/法蘭、固定孔/支架）

交流或直流供電形式可選（僅四線制）

故障問題

出現故障指示燈常亮的情況主要有以下兩種,解決方案如下供參考:

1.在超聲波持續零液位時,頂部燈亮,輸出電流為22mA。而且隔一段時間后恢復液位時,故障不能自動解除,需關電重啟后正常,給客戶帶來不必要的麻煩甚至損失。

   出現這種故障是安裝附件的選擇問題。由于超聲波液位計是*0度發射,優點上面也介紹了。它的另外一個不同的特點是,超聲波的發射除了平面頭外,在螺紋這里也是有發射的。如果持續的零位,再加上安裝件選用金屬支架。超聲波液位計就會識別到支架部分的信號強度大于平面頭接收的信號強度。而金屬支架部分與發射波之間處于盲區距離。所以超聲波處于保護狀態,故障燈常亮,輸出22mA。解決的辦法就是選用非金屬支架。因為選用非金屬支架后,螺紋處的發射波能穿透出去,而零點液位的回波信號絕對會大于螺紋處的回波信號。

2.經調試與重新編程后,頂部故障燈常亮,輸出電流為22mA。出現這種故障情況,經實際查證,還是在編程與調試過程中,未能按照說明書要求。造成的程序紊亂而自保狀態?？蛻粼谡{試編程超聲波液位計時,未能等到指示燈正常閃動,或則編程方法步驟根本不對,處于不穩定的編程調試。如果多次反復未依要求編程調試,超聲波液位計將拒絕工作而自保。出現這種故障的解決方法是先將超聲波液位計按要求復位,再進行重新編程。如果在未復位的情況下多次再編程,會出現以上故障。
